AH700+AP300+JSDG2S+L510应用于灌装机

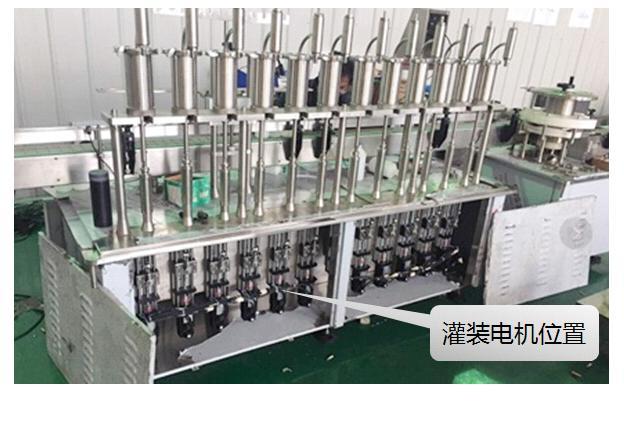

1.设备简介
灌装机是将物料按照预定量灌注到容器内的一类设备,根据物料的不同,可分为液体灌装、膏体灌装、粉剂灌装和颗粒灌装。

此案例为12头药品灌装机,要求灌装物料快速、定量精确、系统稳定,整套系统采用东元产品。

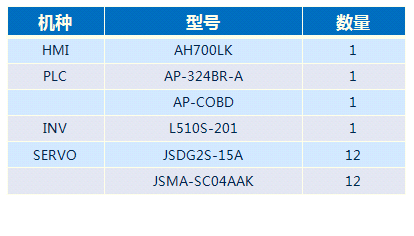

2.系统组成

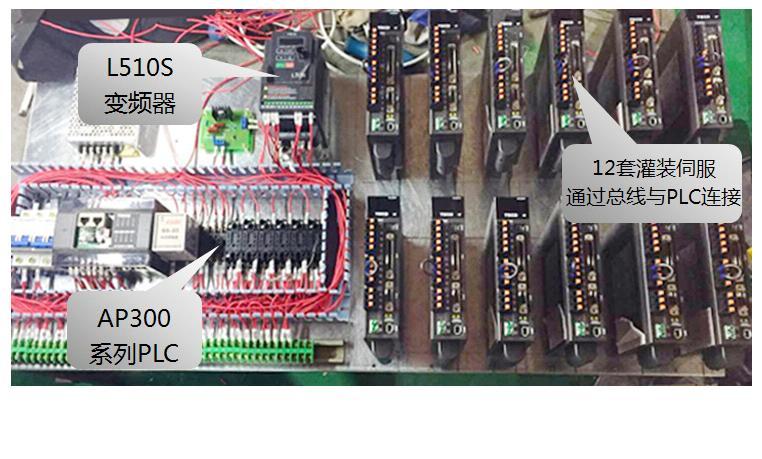

3.控制柜图片

4.工艺说明
回原点:     灌装伺服均使用17Bit多圈绝对型编码器,机械安装完毕后首次确定好每个灌装泵体的原点位置,按下回原点按钮12个灌装伺服回原点位置。如自动灌装启动时任一泵不在原点则报警提示;
连灌模式: 连灌只适用于调试模式下,目的为将泵体空气排空使之充满所灌液体,动作为上下往返运动;
单灌模式: 单灌只适用于调试模式,目的为单次灌装一次以确定灌装液体的实际剂量;
自动灌装: 自动启动后,进瓶电机,送瓶传送带,出瓶传动带,振荡器工作,检瓶光电检测到设定数量的空瓶,灌装机灌装,灌装完成后放瓶气缸动作,再进瓶灌装不断重复进行;
整体流程: 瓶子进入进瓶轨道,由输送带输送到达等分盘。然后瓶子随等分盘作间歇运动,先在灌装部位完成灌装动作;再到达戴胶塞部位戴上胶塞;最后走出等分盘,进入出瓶轨道并送出机器,进入下一道工序。


5.方案优势
A: JSDG2s采用总线控制,配线简单方便,通讯速率高且稳定可靠,抗干扰能力强;
B: AP300程序具有连灌模式与单灌模式,调试方便,适合现场工人操作;灌装容量0-550ML,试用于大中小各种瓶类灌装;
C: AH系列触摸屏配方功能设置方便客户存储数据,适应多规格产品的生产;
D:整套电控系统采用东元产品,系统兼容性强,且利于后期售后维护。
