空压机系统案例







螺杆式空压机低压应用为：

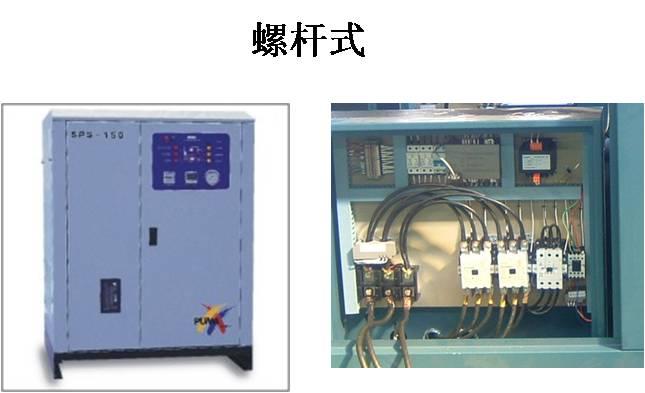

1.    一组星三角启动（三台接触器组合）控制螺杆马达

2.    一台接触器用于控制风机马达

3.    启动频度较低，只在开关机时进行开闭动作；运行期间并无开闭动作

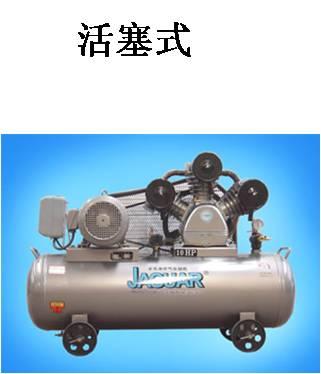

活塞机一般采用一台磁力启动器进行直接启动

启动频度为一小时数次



1.    起动电流约为稳定运行电流的6~6.6倍,起动时间500ms~1S.

2.    稳定运行电流实际上是一个交变值,交变周期约100ms,交

3.    变值范围为+20%

4.    稳定运行时,未测到有接点跳跃(因波形杂讯较多,未截波形)

需防止用电环境恶劣，压降或不良气压阀引起的接点烧损



 星三角接线图：

运行接触器KM1：CN-100

△接触器KM2：CN-100

Y接触器KM3： CN-65



启动延时：100秒

星三角切换延时：6秒

电机功率：75KW，满载电流：136A





现场实测使用条件：

进线电流：A: 123.3A      B:129.8A      C 124.4A

KM1运行电流In/√3： A: 72.4A        B:72.1A        C:70.2A

KM2运行电流In/ √3 ：A: 69A          B:72.2A        C:70.2A

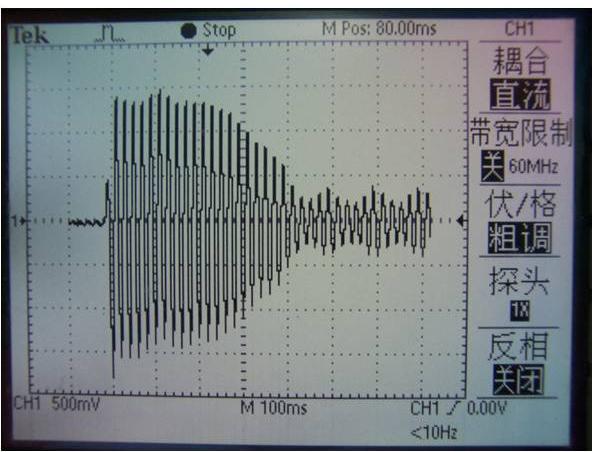

Y-△切换时KM2突波电流：5.42倍，370~390A(极大时可达13倍以上)

KM3起动电流：201A（依波形计算）

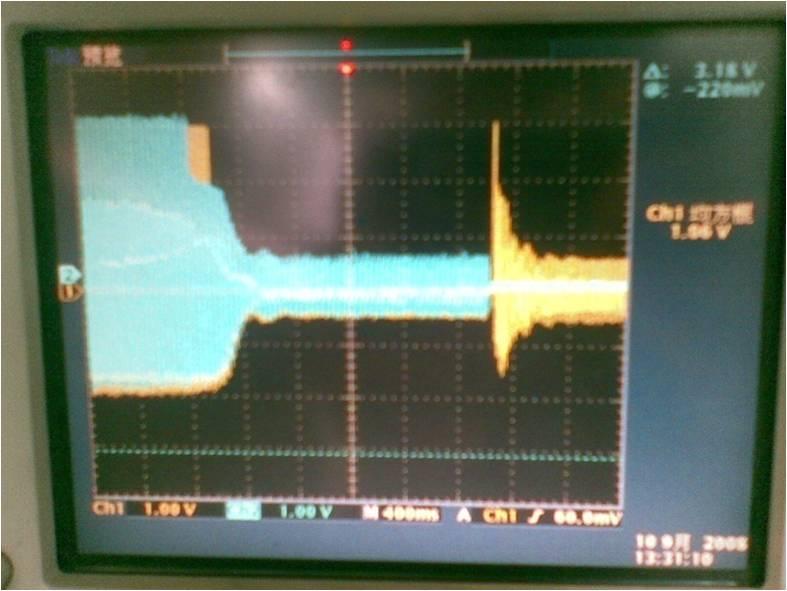

KM3稳达运行电流In/3：45.3A（依波形计算）



结论：

依所测得的接触器负载电流判定，台科以下组合可满足此应用需求：

运行接触器：CN-100H5

△接触器：CN-100-H5

Y接触器：CN-65-H5
