N2变频器在无纺针刺机的应用

一.导言

无纺布是指不经过编织，而用很多带刺的针将纤维缠绕在一起，或使其部分粘着在一起而成的布料。无纺布柔软、轻盈、有弹性，在通气、过滤、保温、吸水和防水方面的性能也非常好。

随着城乡人民生活水平的提高，无纺布日用品市场拓展迅速。服装用衬基布（衬布、粘衬、填充棉等）60～70％为无纺布。同时，卫生材料、医疗用品、鞋料和合成革基布、地毯、土工合成材料、建筑用防水材料和环保过滤材料等方面应用的无纺布产销量也日益增大。而且无纺布从原料到成品所经工序比传统的纺织工艺流程大大简化，一般只需经过开清混合、梳理成网、固结即可生产出产品。由于无纺布生产省去纺纱、织造等多道主要工序，工艺流程缩短了许多，生产周期短，效率高，产品质量也易于控制。因此无纺布的使用在日益增多。

随着无纺布的使用量的增长，国际上的新型无纺布生产工艺也被大量引进，有些经消化吸收实现了国产化。现在国内已拥有化学粘合、热粘合、针刺、水刺、缝编、纺粘、熔喷等多种生产工艺。目前我国无纺布各种工艺的中干法成网工艺（刺法、化学粘合法和热粘合法）比例高达７８．３％，其中以针刺法使用多。

二. 无纺针刺机的原理和构成

在日常生产中生产速度一般反映为机器的产量；无纺布没有纺纱织布的种种束缚．生产速度大大提高，比传统纺织品高出成百上千倍。与传统有梭织机产量对比，针刺法(4m宽)为其125倍。而且无纺布的幅宽范围很大，一般可到4m左右．最宽可达17m，生产效率远远高于传统纺织品。

使用针刺法的无纺布生产线全套设备分为：送网机构、牵伸结构、针刺机构、传动机构和附属机构6部分。其中主要的部分为针刺机构，它分为：预针刺机、主针刺机2部分。

预针刺机将蓬松而强力的纤网进行自上而下针刺巩固，使其厚度减少，初具强力，以便送至主针刺机进行针刺，是各种针刺无纺布生产必要设备。主针刺机是将高密度、高强度无纺布的针刺加固进行修饰，一般的无纺布都要经过多道的主针刺。

三. N2变频器在无纺针刺机的应用

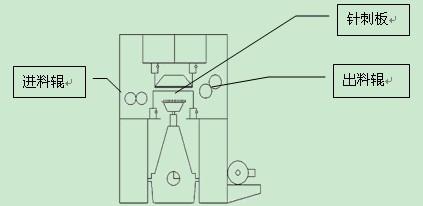

   上图为某纺织机械厂使用台安的N2变频器作为控制系统生产的无纺针刺机，该机适用于成网后纤维进行预针刺以及预针刺后的织物进行复合针刺和主针刺使用。此类无纺针刺机主要机械要求为：控速平稳。

在无纺针刺机中影响产品质量的主要工艺参数为：针刺深度和针刺密度。现厂家使用台安的N2-430（22Kw）变频器通过皮带拖动控制针板工作。工作频率在30Hz左右，针刺频率约为800刺/分。而且针板的动作频率可随各种无纺布的工艺要求而改变，在生产中能保证无纺布的密度和强度，完全达到无纺布的工艺要求。

2台1.5Kw的N2变频器为控制无纺针刺机入料和出料设备，送布速度采用变频控制，进出料辊采用无级调速，可随无纺布的要求修改送料的速度，控速时可有线速显示。当针刺机在工作时为了保证无纺布各部分的密度和强度都一致，所以在控速方面可使用同步控速来做。

变频器相关参数设定：Fn_10=1，Fn_11=2，Fn_43=6，Fn_32=0000（为了保证所织无纺布的密度和强度一致所以在断电后不需要瞬停再启动功能）。

四.结束语

N2系列变频器与其它电器控制设备相配合使用的无纺针刺机，完全能满足无纺针刺机的工艺要求，工作稳定，产品适应性强。
